EVtap® Wallbox Smart

So geht Laden von
Elektroautos heute.

gefördert
durch die
KfW-Bank
drosselbar von
22 kW auf 11 kW
Nutzer-
profile
mit RFID
Smarte Ladelösungen für privates und gewerbliches Laden von Elektrofahrzeugen

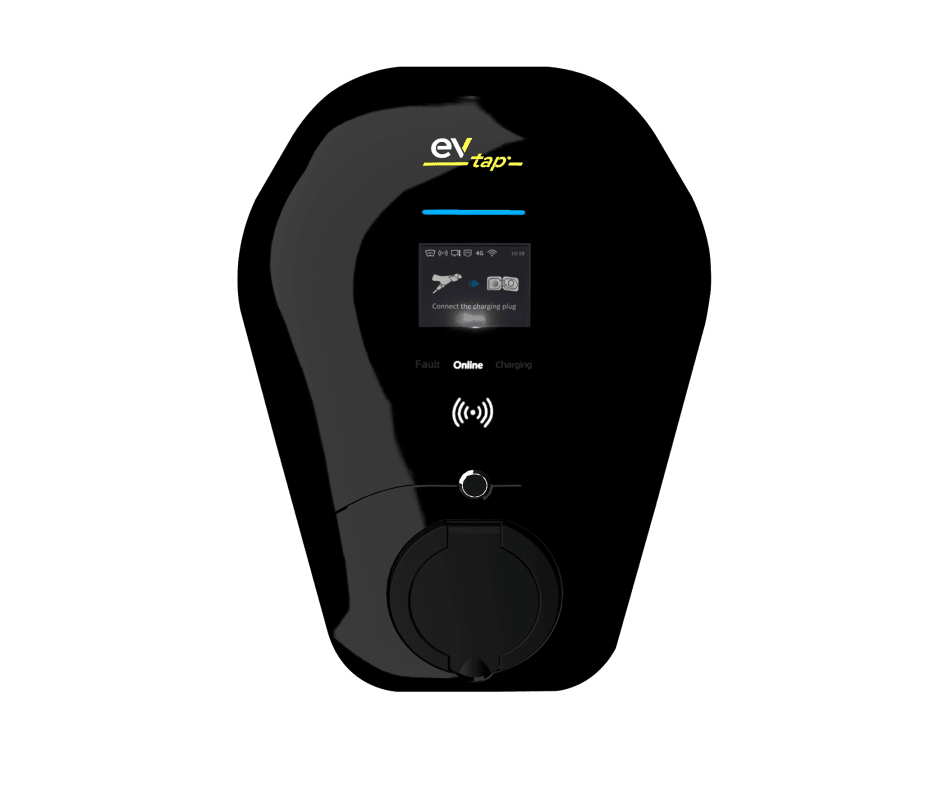

EVtap® Wallbox 3D Ansicht hochglanz

EVtap® Wallbox Smart

11 kW/22 kW

Ob Zuhause oder im Unternehmen: Die EVtap® Wallboxen der Smart Reihe mit 11 kW bzw. 22 kW Ladeleistung überzeugen durch einfache Handhabung, erhöhte Sicherheit, intelligentes Zubehör und ein unschlagbares Preis-Leistungsverhältnis. EVtap® Wallboxen sind mit allen handelsüblichen Elektro- und Hybridfahrzeugen in Europa kompatibel und die 11 kW Modelle werden sogar durch die KfW-Bank gefördert.

Interesse? Kontaktieren Sie uns
EVtap® Systemkomponenten

Vom Hauptverteiler bis zum Ladekabel
alles aus einer Hand

Ein System – viele Möglichkeiten: EVtap® umfasst alle Komponenten, die zum Laden von Elektrofahrzeugen benötigt werden. Diese sind in vielen Ausführungen erhältlich und können individuell konfiguriert werden. Ob Wallbox, Ladesäule, EV-Ladekabel oder Verteilerbox: EVtap® Systemkomponenten sind kompatibel zu den meisten Automarken sowie Anwendungsfällen.

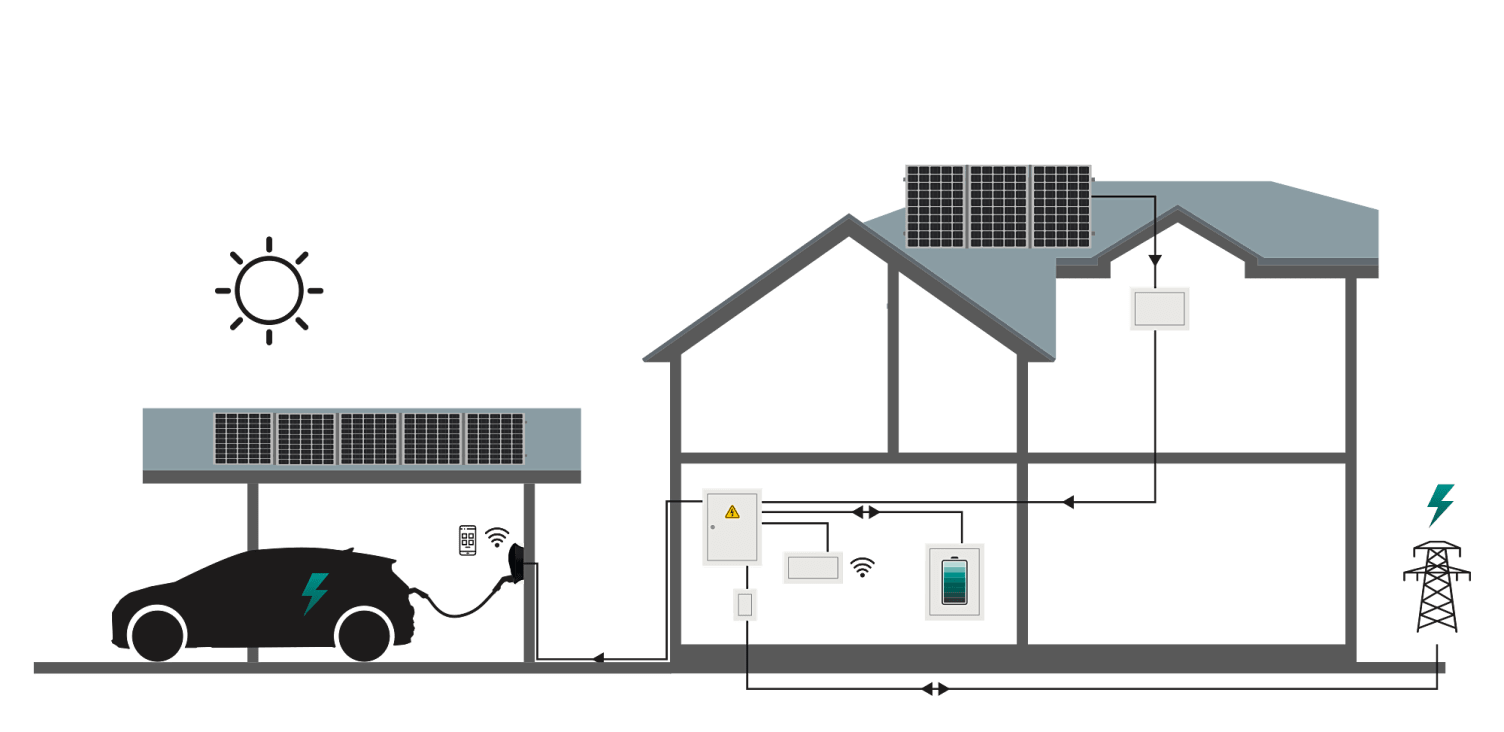

Übersicht: von der Solarzelle bis zum Auto
EVtap® App icon
APP
OCPP 1.6J Icon
OCPP 1.6J
Lastmanagementsystem icon
Lastmanagementsystem
KFW Förderung icon
Förderung
Auto an Ladestation angeschlossen

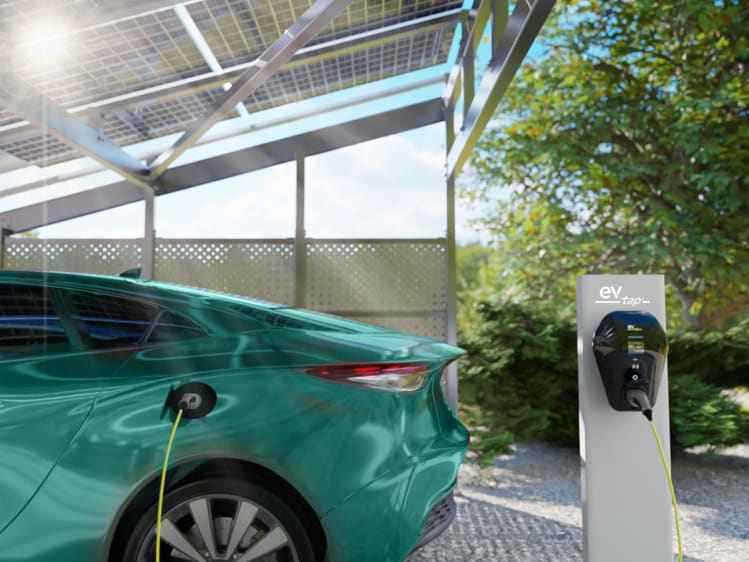

Load Management HUB

Kosteneffizientes Laden mit eigenerzeugtem Solarstrom

Nutzen Sie PV- Strom zum Laden Ihrer Elektroautos. In Verbindung mit dem EVtap® Load Management HUB eignen sich unsere EVtap® Wallboxen zur Bereitstellung der Energie aus Photovoltaik-Anlagen. Somit können Sie Ihre Elektrofahrzeuge kosteneffizient mit Solarstrom aus der eigenen Solaranlage laden.

Lastmanagement

Energieeffizientes Laden mehrerer Fahrzeuge an einem Standort

Mehrere Autos gleichzeitig an einem Standort laden ohne teure Spitzenlasten? Kein Problem. Durch das integrierte Lastmanagementsystem in den EVtap® Wallboxen wird sichergestellt, dass im Falle des parallelen Ladens mehrerer Elektrofahrzeuge die verfügbare Ladeleistung optimal verteilt wird. Dies verhindert Spitzenlasten und erspart Ihnen höhere Energiekosten.

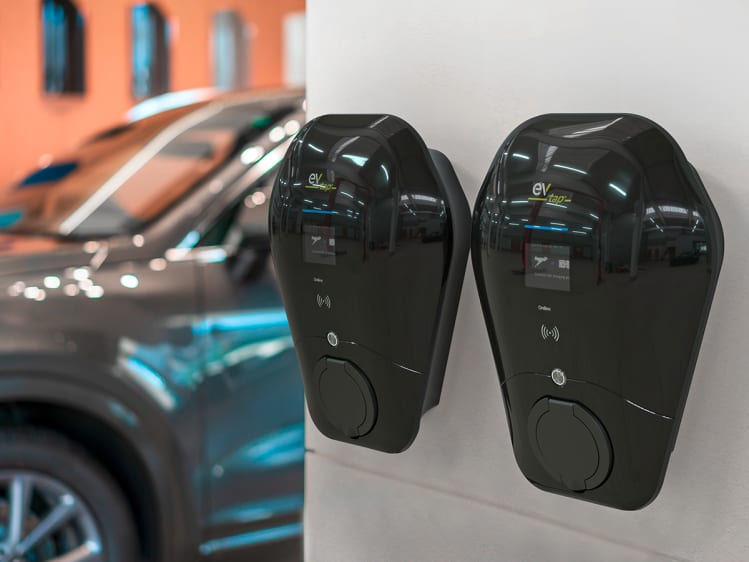

Zwei Wallboxen in Garage

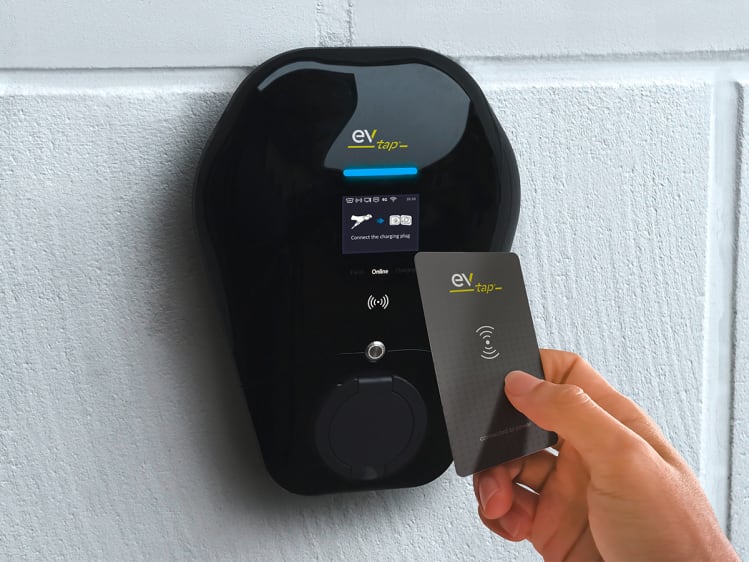

Wallbox mit RFID Schlüssel

RFID Technologie

Steuerkonforme Erfassung und Abrechnung von Ladevorgängen

Schluss mit unübersichtlichen Ladevorgängen und unbefugtem Laden. EVtap® Wallboxen sorgen mit eingebauter RFID Technologie für eine praktische Nutzerverwaltung und ermöglichen ein steuerkonformes Erfassen und Abrechnen der Ladevorgänge.

Technische Informationen

EVtap® Wallbox - Technische Informationen

  • Schnelles, sicheres Laden bis zu 22 kW (auf 11 kW drosselbar)
  • Einstellbarer Ladestrom zwischen 6 A und 32 A
  • Genormter Typ-2 Ladeanschluss (gemäß IEC 62196-2)
  • Komfortable und intelligente Steuerung per App
  • Erhöhte Sicherheit durch integrierten Fehlerstromschutz, kein zusätzlicher FI Typ-B notwendig
  • Autorisierung über RFID bzw. Plug-and-Play
  • 2,8“ LCD-Bildschirm für Statusanzeige
  • Kommunikation über WLAN / Ethernet / 4G, OCPP 1.6J
  • Unterstützt alle Elektro- und Hybridfahrzeuge mit Typ 2 Ladebuchse
  • Laden mit eigenerzeugtem Solarstrom (EVtap® Load Management HUB erforderlich)
  • Optional: Statisches und dynamisches Lastmanagement zum Laden mehrerer Fahrzeuge an einem Standort

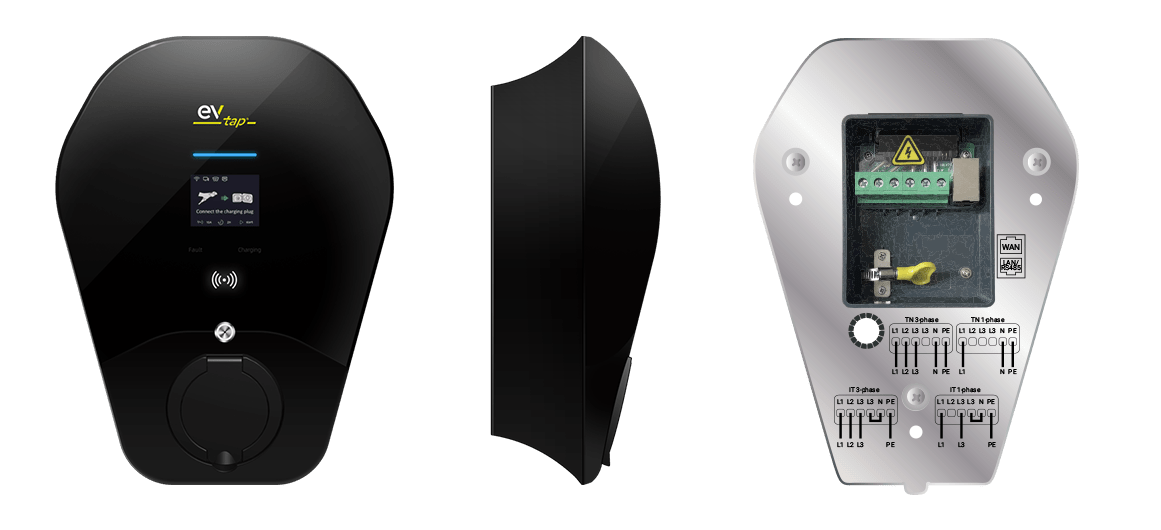

Wallbox von vorne, Seite und Innenansicht Rückseite

Produkteigenschaften

Gehäusematerial
PC
Gehäusefarbe
Schwarz
Lebensdauer
Schaltzahl > 10.000
Gewicht
5 kg
Abmessung (mm)
380 x 288 x 41
Montageart
Wandmontage / Standsäule
Garantie
2 Jahre
Betriebstemperatur
-35°C bis +50°C
Luftfeuchtigkeit
5% bis 95% (nicht kondensiert)
Zertifikate
CE, RoHS
Standards
IEC 61851-1, IEC 62196-2, IEC 14443A/B

Leistungsspezifikationen

Eingang
1-/3-phasig
Nennspannung
400 V AC
Nennstrom
16 A (11 kW) / 32 A (22 kW)
Frequenz
50/60 Hz
Ausgangsspannung
400 V AC
Maximaler Strom
16 A (11 kW) / 32 A (22 kW)
Nennleistung
22 kW (drosselbar)
Standby-Stromverbrauch
2 W
Protokoll
Mode 3

Sicherheit

Fehlerstromschutzschalter / RCD
30 mA AC & 6 mA DC
Elektrischer Schutz
Überstromschutz, Blitzschutz, Über-/Unterspannungsschutz, Über-/Untertemperaturschutz, Fehlerstromschutz
Schutzart
IP55
Stoßfestigkeit
IK10
Diebstahlschutz
Mit Sicherheitsschraube

Kommunikation

WLAN
2,4 GHz
LAN
RJ-45
OCPP
Version 1.6J
App Anbindung
EVtap Connect (iOS und Android)
Webportal Anbindung
Ja
Software-Update
Web, App, USB

Benutzeroberfläche

Ladeanschluss
Typ-2 gemäß IEC 62196-2
Bildschirm
2,8“ LCD Display
Indikator
RGB LED-Streifen
Zugangsschutz
RFID (ISO/IEC 14443A/B)
Multifunktionstaste
Konfigurierbar (z.B. Laden, Bildschirm an-/ausschalten)

EVtap® Wallboxen im Vergleich

Mit 11 kW Ladeleistung oder mit satten 22 kW? Mit App zum bequemeren Steuern? Förderfähig? Geeignet zum Laden mit PV-Strom? Finden Sie heraus, welche unserer EVtap® Wallboxen perfekt zu Ihren individuellen Anforderungen zuhause oder im Unternehmen passt.


Vergleichstabelle öffnen

Maximale Ladeleistung
App-Steuerung
RFID Zugangsschutz
Backend Anbindung
Lastmanagement
PV-Überschussladung
Kompatibel mit allen PV-Anlagen
Ladeleistung regulierbar
Kommunikations­protokoll
WLAN
LAN
Bluetooth
Weitere Schnittstellen
Ladehistorie
KFW Programm 441
MID Zähler /
eichrechtskonform
EVtap®
Wallbox Smart
EVtap® Wallbox Smart
11 kW (entdrosselbar)
22 kW (drosselbar)
Ja (EVtap® Connect)
Ja (EVtap® Connect)
Ja (frei programmierbar)
Ja (frei programmierbar)
Ja
Ja
Ja, dynamisch
Ja, dynamisch
Ja, mit HUB
Ja, mit HUB
Ja
Ja
Ja
Ja
OCPP 1.6J
OCPP 1.6J
Ja
Ja
Ja
Ja
Nein
Nein
RS485
RS485
Ja
Ja
förderfähig*
-
Nein
Nein
EVtap®
Wallbox Basic
EVtap® Wallbox Basic
11 kW
22 kW
Ja (EVSE Master)
Ja (EVSE Master)
Nein
Ja
Nein
Nein
Nein
Nein
Nein
Nein
-
-
Ja
Nein
-
-
Ja
Nein
Nein
Nein
Ja
Nein
RS232
RS232
Ja
Nein
förderfähig*
-
Nein
Nein

*Wichtiger Hinweis: Die EVtap® Wallboxen werden auf der KfW-Liste förderfähiger Wallboxen unter dem Herstellernamen "HIK Solutions" geführt. Bitte beachten Sie das bei einer evtl. Antragstellung.

OCPP
1.6J
Binden Sie einfach und schnell Ihre EVtap® Wallbox Smart in Ihr Backendsystem ein. Das integrierte Kommunikations­protokoll OCPP 1.6J macht dies möglich.
LCD Display
2,8
Das große Farbdisplay verrät Ihnen während des Ladevorganges, wie hoch die Spannung und Temperatur sind oder wie lange es noch dauert, bis Ihr E‑Auto vollständig geladen ist.
Ladeleistung
22kW
Laden sie Ihr E‑Auto in kürzerer Zeit und mit höherer Ladeeffizienz: Möglich macht dies der Mode-3 Typ 2 Ladeanschluss für dreiphasiges AC-Laden.

EVtap® Connect
Mehr Komfort beim
Laden von E‑Autos.

Ladestand abfragen, Ladehistorie einsehen und steuerkonforme Abrechnungsunterlagen exportieren, Nutzerkreis anlegen und verwalten, Ladevorgänge aus der Ferne managen: All das können Sie einfach, schnell und bequem mit der passenden Lade App für Ihre EVtap® Wallbox erledigten.

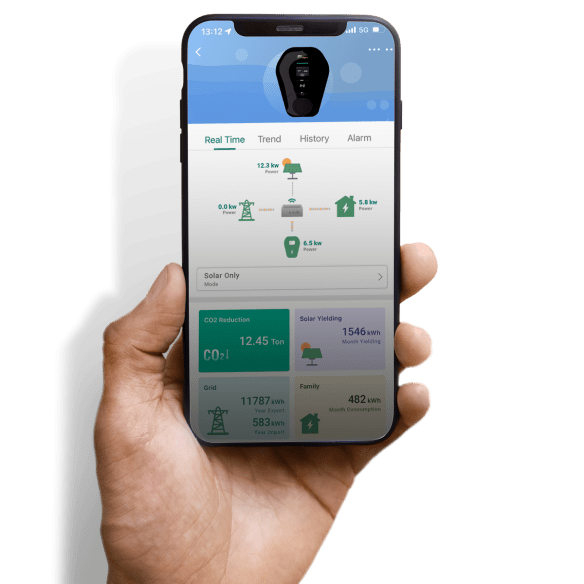

Smartphone mit offener EVtap Ladeapp

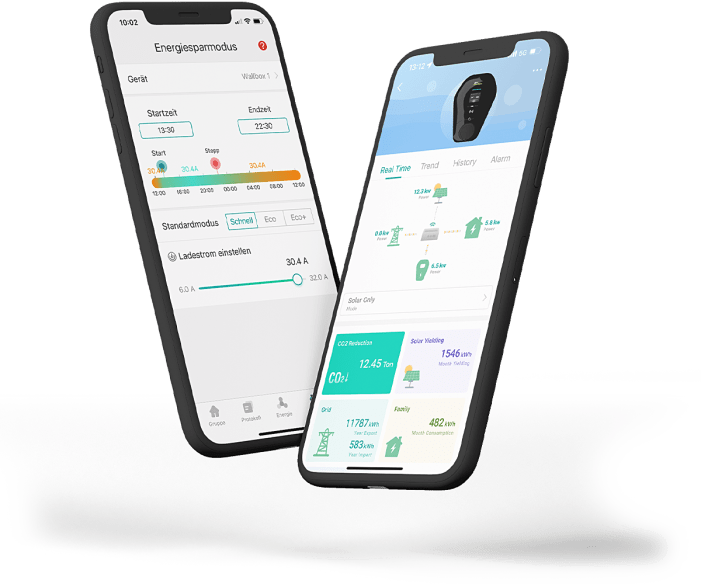

EVtap® App zeigt Ladefortschritt

Auf einen Blick:
Der Ladefortschritt Ihres E‑Autos

EVtap® Connect zeigt Ihnen genau an, wie weit der Ladeprozess vorangeschritten ist bzw. wie lange es noch bis zum vollständigen Aufladen Ihres E‑Autos dauert.

Ohne viel Aufwand:
Steuerkonforme Abrechnungsdaten

Mit EVtap® Connect können Sie nutzerspezifische Ladehistorien jederzeit einfach und bequem einsehen und diese für steuerrechtliche Angelegenheiten wie z. B. Abrechnungen individuell exportieren.

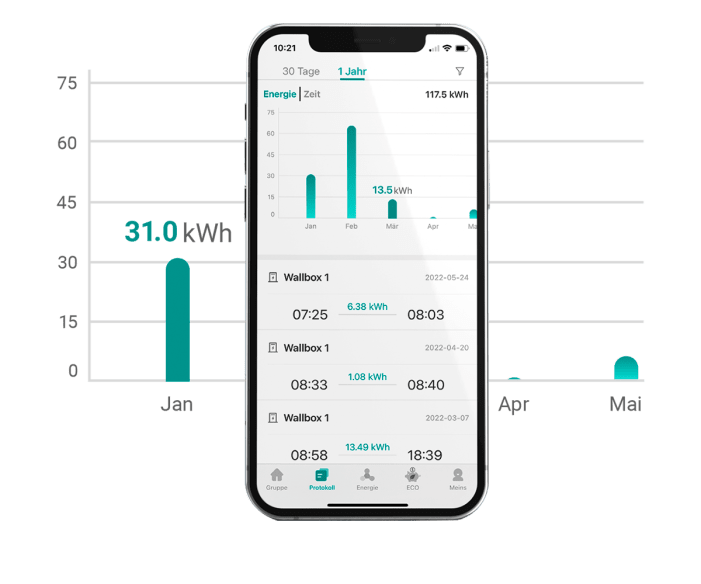

EVtap® App zeigt Abrechnungsdaten

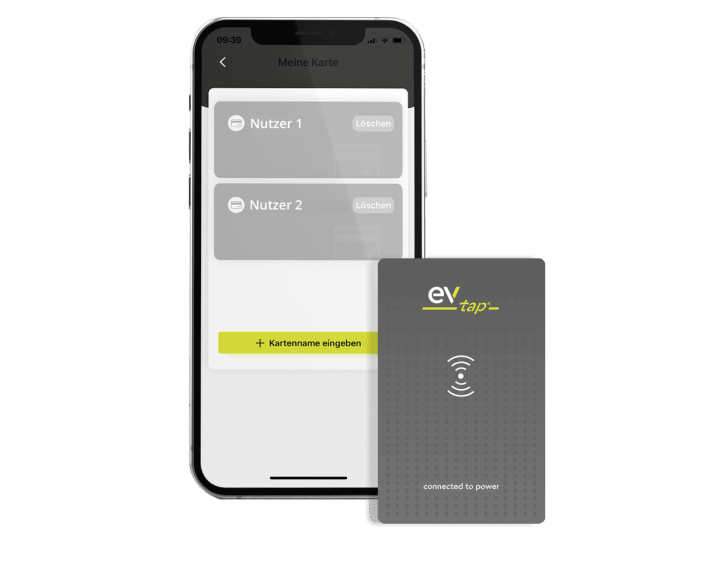

EVtap® App zeigt angelegte RFID Nutzer

Schnell & einfach:
Nutzernetzwerk
erweitern

Das Anlegen eines neuen Nutzers im Ladenetzwerk Ihrer EVtap® Wallbox sowie das Freischalten der dazugehörigen RFID-Nutzerkarte dauert mit EVtap® Connect nur wenige Augenblicke.

Wirklich sicher:
Schutz vor Zugriff
durch Unbefugte

Mit EVtap® Connect können Sie Ihre EVtap® Wallbox ganz einfach aus- und einschalten. So sorgen Sie dafür, dass freistehende EVtap® Wallboxen nicht durch Unbefugte genutzt werden können.

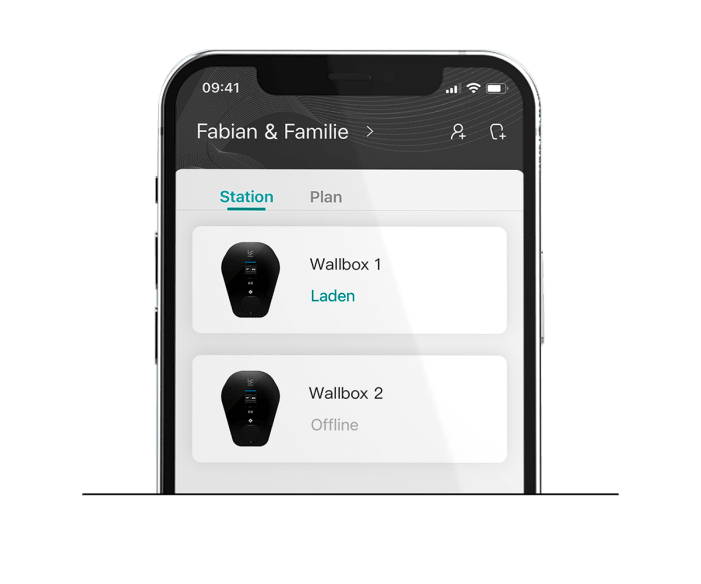

EVtap® App zeigt Wallboxstatus zweier Wallboxen

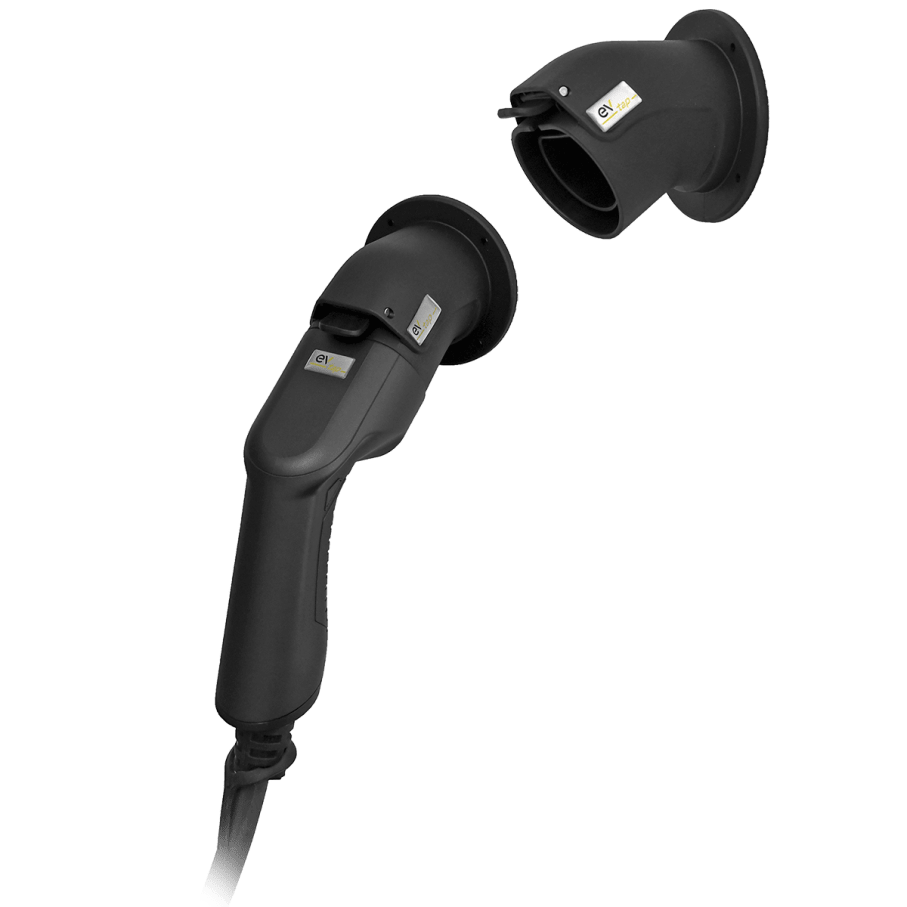

EVtap Stecker und Steckerhalter

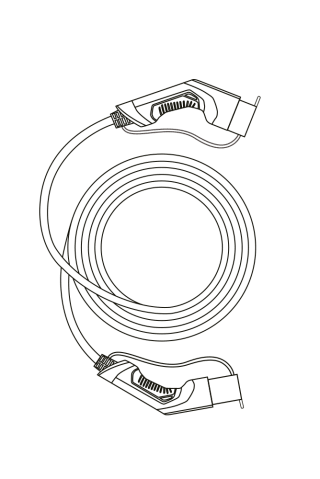

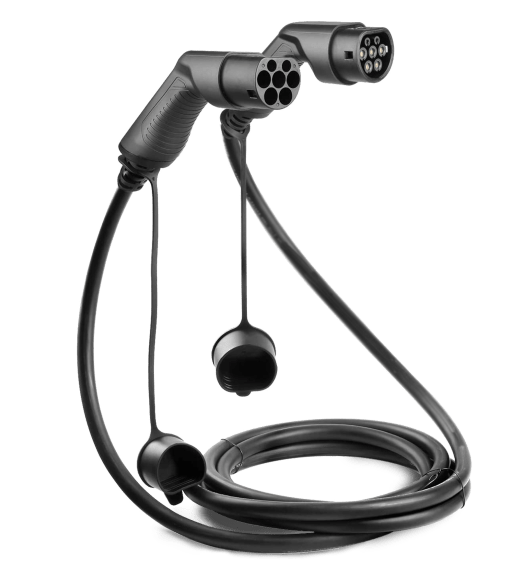

EVtap® Ladekabel
Das ideale EV-Ladekabel
für Ihre EVtap® Wallbox

Featureicons des Ladekabels
  • HIKRA®EVC Kabel mit Mode-3 Typ-2 Ladestecker
  • Erhältlich mit 3 m, 5 m und 7 m Kabellänge
  • Leistungskontakte mit eingebauter Temperaturüberwachung
  • Extrem schlag-, druck- und überrollfest
  • Verriegelung stations- und fahrzeugseitig möglich
technische Daten zum Ladekabel downloaden

EVtap® Zubehör
Perfekt abgestimmt
auf Ihre EVtap® Wallbox

EVtap Stecker und Steckerhalter

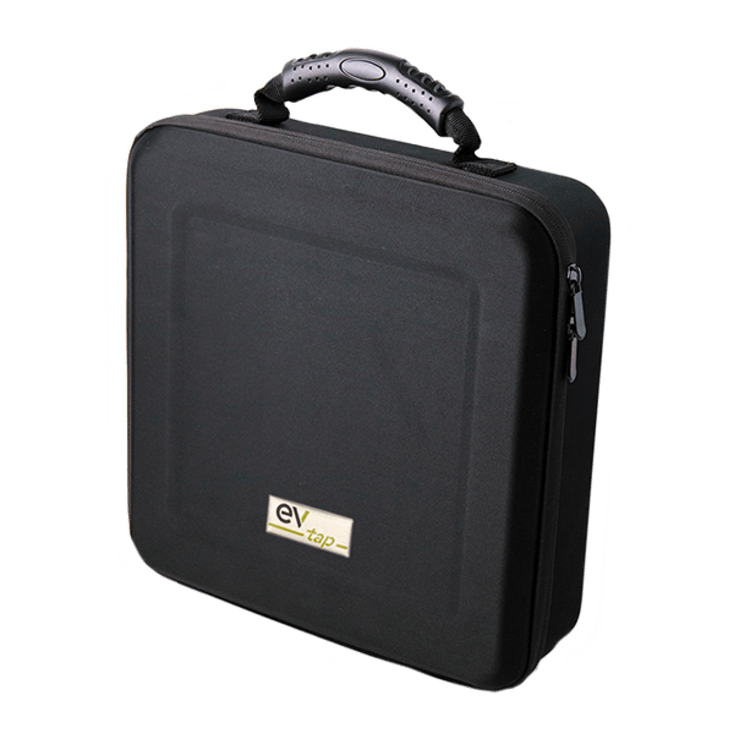

  • Kabeltasche
    Kabeltasche für EVtap® Ladekabel

    geeignet für Ladekabel bis 5 m (je nach Kabeldurchmesser)

    • mit Doppelreißverschluss und Tragegriff
    • Abmessungen: 35,5 x 32 x 9,8 cm
    • Gewicht: 0,550 kg
    • Farbe: schwarz
    Kabeltasche

    Kabeltasche für EVtap® Ladekabel

    geeignet für Ladekabel bis 5 m (je nach Kabeldurchmesser)

    • mit Doppelreißverschluss und Tragegriff
    • Abmessungen: 35,5 x 32 x 9,8 cm
    • Gewicht: 0,550 kg
    • Farbe: schwarz

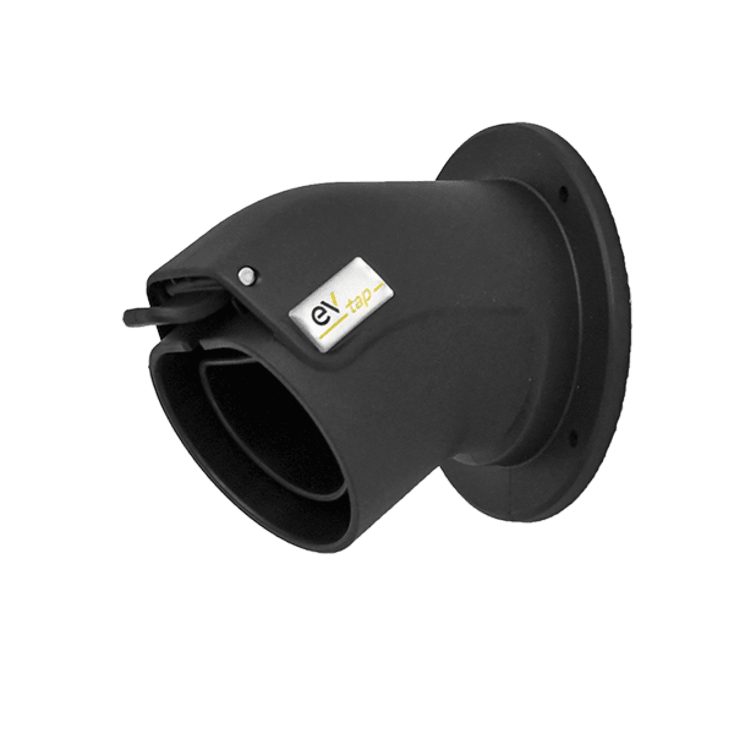

  • Steckerhalter
    Steckerhalter für Steckertyp 2

    zur trockenen und praktischen Aufbewahrung von Elektrofahrzeugsteckern

    • wandmontierbar
    • Abmessungen: 9,8 x 11,0 cm
    • Farbe: schwarz
    Steckerhalter

    Steckerhalter für Steckertyp 2

    zur trockenen und praktischen Aufbewahrung von Elektrofahrzeugsteckern

    • wandmontierbar
    • Abmessungen: 9,8 x 11,0 cm
    • Farbe: schwarz

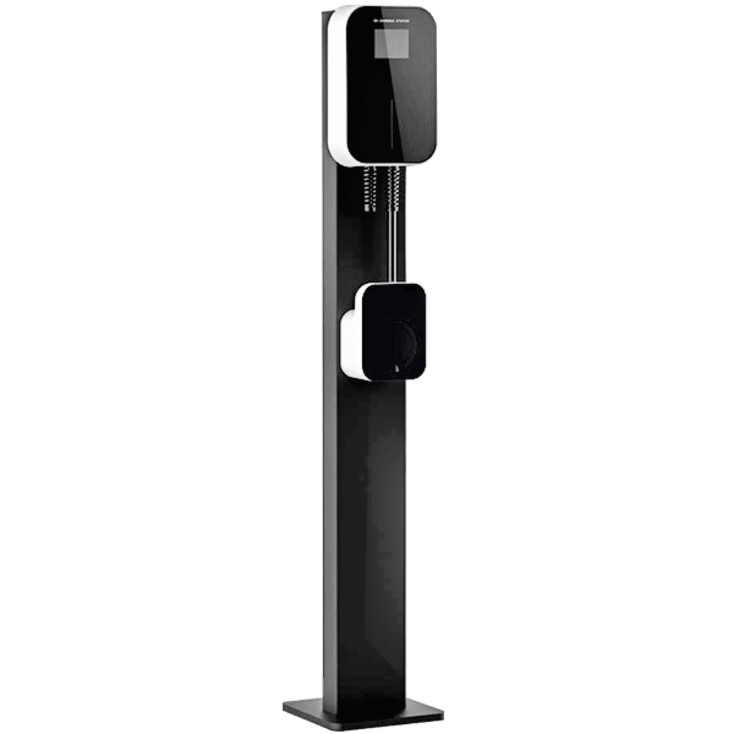

  • Ladesäule
    Säule zur Bodenmontage

    für mehr Möglichkeiten bei der Wahl des Aufstellungsortes

    • Abmessungen Säule (H x B x T): 149 x 12 x 5,5 cm
    • Abmessungen Sockel (B x T): 25 x 19 cm
    • Farbe: schwarz
    • nur auf Anfrage
    Säule

    Säule zur Bodenmontage

    für mehr Möglichkeiten bei der Wahl des Aufstellungsortes

    • Abmessungen Säule (H x B x T): 149 x 12 x 5,5 cm
    • Abmessungen Sockel (B x T): 25 x 19 cm
    • Farbe: schwarz
    • nur auf Anfrage

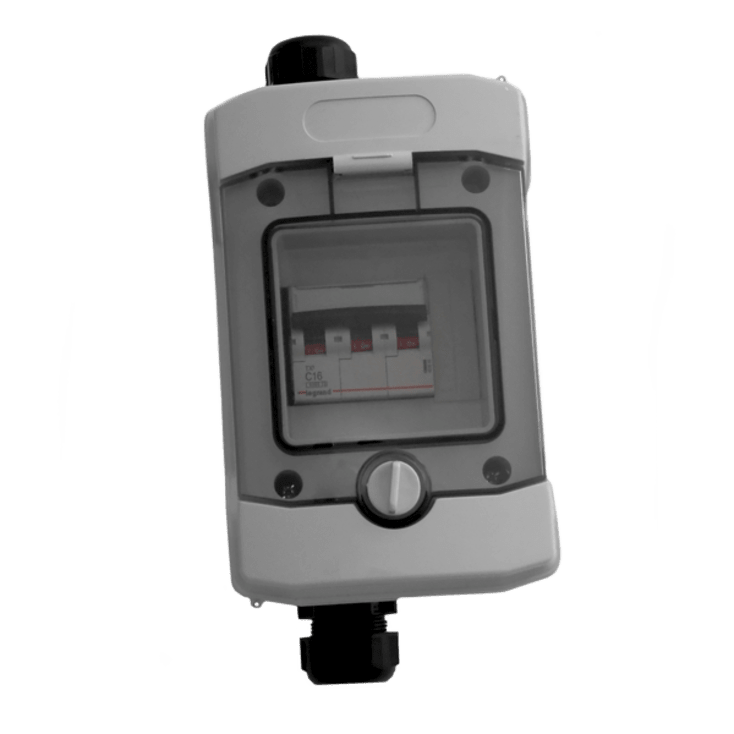

  • Unterverteiler
    EVtap® Unterverteiler

    geeignet für jede Wallbox und jeden Haushalt

    • 3-phasig
    • normgerecht nach DIN EN 61439-3
    • robust gemäß IP65
    • inkl. Montagezubehör
    Unterverteiler

    EVtap® Unterverteiler

    geeignet für jede Wallbox und jeden Haushalt

    • 3-phasig
    • normgerecht nach DIN EN 61439-3
    • robust gemäß IP65
    • inkl. Montagezubehör
Image description
Hintergrundbild mit ladendem Auto

Interesse an einer EVtap® Wallbox?
Bitte kontaktieren Sie uns.

Ich bin Fachhändler für Lösungen und Produkte aus dem Bereich Elektromobilität. Bitte kontaktieren Sie mich, ich bin an einer Produktpräsentation interessiert.

EVtap® Wallboxen sind ausschließlich über unsere Fachpartner erhältlich. Wenn Sie sich von den Vorzügen unserer Ladelösungen persönlich überzeugen möchten, schreiben Sie uns. Nach Erhalt Ihrer Anfrage wird sich ein Fachpartner in Ihrer Nähe melden, um mit Ihnen einen Vorführ-Termin zu vereinbaren.
